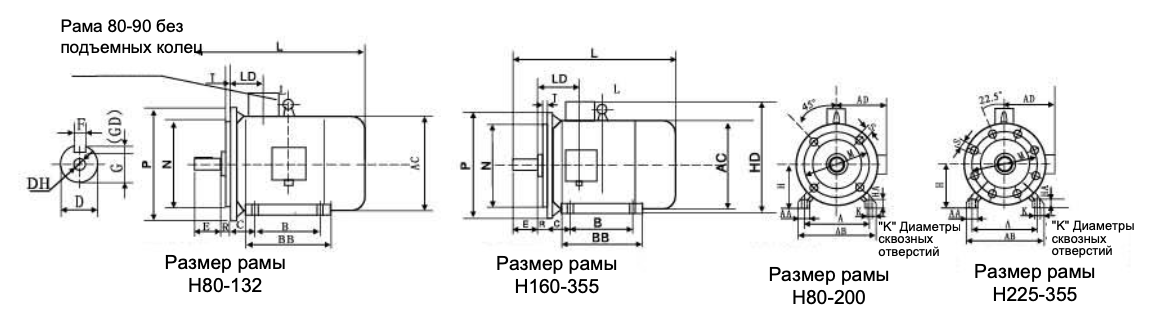

Размеры YE5 тип B35

Трехфазные асинхронные электродвигатели серии YE5 с ультравысоким КПД представляют собой полностью закрытые самовентилируемые электродвигатели, разработанные и спроектированные нашей компанией. Показатели КПД соответствуют требованиям 1 класса энергоэффективности согласно GB 18613-2020 "Предельные значения энергоэффективности и классы энергопотребления для малых и средних трехфазных асинхронных электродвигателей".

Данная серия электродвигателей охватывает диапазон размеров рам от 80 до 355 Мощностные характеристики и установочные размеры соответствуют стандартам GB/T4772.1/IEC 60072-1 и GB/T4772.2/IEC 60072-2.

Обозначение модели

№	Типоразмер корпуса	Обозначение фланца	Колличество полюсов	Размер, мм
				A	AA	B	C	D*	E	F	G	H	K	AB	AC	AD	HD	L	BB	HA	LD		M	N*	P	R*	S	T	DH
1	YE5-80	FF165	2, 4, 6, 8	125	34	100	50	19	40	6	15,5	80	10	165	167	165	245	325	142	10	74	4	165	130	200	0	12	3,5	M6x16
2	YE5-90S	FF165	2, 4, 6, 8	140	36	100	56	24	50	8	20	90	10	180	190	175	265	380	180	12	76	4	165	130	200	0	12	3,5	M8x19
3	YE5-90L	FF165	2, 4, 6, 8	140	36	125	56	24	50	8	20	90	10	180	190	175	265	410	220	12	76	4	165	130	200	0	12	3,5	M8x19
4	YE5-100L	FF215	2, 4, 6, 8	160	40	140	63	28	60	8	24	100	12	205	215	200	295	460	233	14	83	4	215	180	250	0	14,5	4	M10x22
5	YE5-112M	FF215	2, 4, 6, 8	190	45	140	70	28	60	8	24	112	12	230	255	223	325	485	235	15	87	4	215	180	250	0	14,5	4	M10x22
6	YE5-132S	FF265	2, 4, 6, 8	216	55	140	89	38	80	10	33	132	12	270	320	253	375	555	260	18	102	4	265	230	300	0	14,5	4	M12x28
7	YE5-132M	FF265	2, 4, 6, 8	216	55	178	89	38	80	10	33	132	12	270	320	253	375	858	290	18	102	4	265	230	300	0	14,5	4	M12x28
8	YE5-160M	FF300	2, 4, 6, 8	254	65	210	108	42	110	12	37	160	14,5	320	350	285	450	690	320	20	146	4	300	250	350	0	18,5	5	M16x36
9	YE5-160L	FF300	2, 4, 6, 8	254	65	254	108	42	110	12	37	160	14,5	320	350	285	450	730	360	20	146	4	300	250	350	0	18,5	5	M16x36
10	YE5-180M	FF300	2, 4, 6, 8	279	70	241	121	48	110	14	42,5	180	14,5	355	390	295	480	755	365	22	161	4	300	250	350	0	18,5	5	M16x36
11	YE5-180L	FF300	2, 4, 6, 8	279	70	279	121	48	110	14	42,5	180	14,5	355	390	295	480	795	400	22	161	4	300	250	350	0	18,5	5	M16x36
12	YE5-200L	FF350	2, 4, 6, 8	318	70	305	133	55	110	16	49	200	18,5	395	450	340	550	895	460	25	186	4	350	300	400	0	18,5	5	M20x42
13	YE5-225S	FF400	4, 6, 8	356	75	286	149	60	140	18	53	225	18,5	435	510	370	595	915	435	28	189	8	400	350	450	0	18,5	5	M20x42
14	YE5-225M	FF400	2	356	75	311	149	55	110	16	49	225	18,5	435	510	370	595	920	470	28	189	8	400	350	450	0	18,5	5	M20x42
14	YE5-225M	FF400	4, 6, 8	356	75	311	149	60	140	18	53	225	18,5	435	510	370	595	950	470	28	189	8	400	350	450	0	18,5	5	M20x42
15	YE5-250M	FF500	2	406	80	349	168	60	140	18	53	250	24	490	565	405	660	1010	520	30	207	8	500	450	550	0	18,5	5	M20x42
15	YE5-250M	FF500	4, 6, 8	406	80	349	168	65	140	18	58	250	24	490	565	405	660	1010	520	30	207	8	500	450	550	0	18,5	5	M20x42
16	YE5-280S	FF500	2	457	85	368	190	65	140	18	58	280	24	550	635	445	720	1020	515	35	215	8	500	450	550	0	18,5	5	M20x42
16	YE5-280S	FF500	4, 6, 8	457	85	368	190	75	140	20	67,5	280	24	550	635	445	720	1020	515	35	215	8	500	450	550	0	18,5	5	M20x42
17	YE5-280M	FF500	2	457	85	419	190	65	140	18	58	280	24	550	635	445	720	1055	555	35	215	8	500	450	550	0	18,5	5	M20x42
17	YE5-280M	FF500	4, 6, 8	457	85	419	190	75	140	20	67,5	280	24	550	635	445	720	1055	555	35	215	8	500	450	550	0	18,5	5	M20x42
18	YE5-315S	FF600	2	508	120	406	216	65	140	18	58	315	28	630	645	535	875	1230	570	45	257	8	600	550	660	0	24	6	M20x42
18	YE5-315S	FF600	4, 6, 8, 10	508	120	406	216	80	170	22	71	315	28	630	645	535	875	1260	570	45	257	8	600	550	660	0	24	6	M20x42
19	YE5-315M	FF600	2	508	120	457	216	65	140	18	58	315	28	630	645	535	875	1340	680	45	257	8	600	550	660	0	24	6	M20x42
19	YE5-315M	FF600	4, 6, 8	508	120	457	216	80	170	22	71	315	28	630	645	535	875	1370	680	45	257	8	600	550	660	0	24	6	M20x42
20	YE5-315L1	FF600	2	508	120	508	216	65	140	18	58	315	28	630	645	535	875	1340	680	45	257	8	600	550	660	0	24	6	M20x42
20	YE5-315L1	FF600	4, 6, 8, 10	508	120	508	216	80	170	22	71	315	28	630	645	535	875	1370	680	45	257	8	600	550	660	0	24	6	M20x42
21	YE5-315L2	FF600	2	508	120	508	216	65	140	18	58	315	28	630	645	535	875	1490	830	45	257	8	600	550	660	0	24	6	M20x42
21	YE5-315L2	FF600	4, 6, 8, 10	508	120	508	216	80	170	22	71	315	28	630	645	535	875	1520	830	45	257	8	600	550	660	0	24	6	M20x42
22	YE5-355M	FF740	2	610	120	560	254	75	140	20	67,5	355	28	730	720	645	960	1530	760	52	263	8	680	680	800	0	24	6	M20x42
22	YE5-355M	FF740	4, 6, 8, 10	610	120	560	254	95	170	25	86	355	28	730	720	645	960	1565	760	52	263	8	680	680	800	0	24	6	M24x47
23	YE5-355L	FF740	2	610	120	560	254	75	140	20	67,5	355	28	730	720	645	960	1740	960	52	284	8	680	680	800	0	24	6	M20x42
23	YE5-355L	FF740	4, 6, 8, 10	610	120	560	254	95	170	25	86	355	28	730	720	645	960	1775	960	52	284	8	680	680	800	0	24	6	M24x47

Поиск по каталогу

Монтажное исполнение электродвигателей

Для мотора доступен любой тип крепления по желанию заказчика

B5 (исполнение на фланце)

B3 (исполнение на лапах)

B35, V1 (комбинированный)

Условия эксплуатации:

Электродвигатели могут быть изготовлены по индивидуальным требованиям заказчика в зависимости от условий эксплуатации.

Температура окружающей среды: -15℃ ≤ 0 ≤ 40℃.
Высота над уровнем моря: не более 1000 м
Корректировка отклонений условий эксплуатации наместе осуществляется в соответствии со стандартом GB/T 755-2008.
Влажность: среднемесячная максимальная относительная влажность не превышает 90%

Техническое обслуживание

1. Мониторинг параметров: регулярно проверять, стабильны ли ток, напряжение и скорость вращения в номинальном диапазоне; при обнаружении аномальных колебаний необходимо немедленно остановить электродвигатель и провести проверку, чтобы избежать перегрузки или недогрузки.
ежедневно/еженедельно
2. Контроль температуры: с помощью прикосновения рукой или термометра контролировать температуру корпуса двигателя, подшипников и обмоток (обычно корпус не выше 60℃, подшипники не выше 95℃); чрезмерно высокая температура может указывать на нарушение смазки или дефект обмоток.
ежедневно/еженедельно
3. Управление смазкой: по наработке пополнять или заменять смазку в подшипниках, чтобы избежать износа и посторонних шумов из-за недостатка смазки.
2000–5000 ч
4. Проверка шума и вибрации: обращать внимание на равномерность звука работы двигателя; при появлении «гудящего» шума или аномальной вибрации это может свидетельствовать о износе подшипников, дисбалансе ротора или ослаблении креплений — требуется своевременный ремонт.
ежедневно
5. Очистка и вентиляция: очищать ребра радиатора, вентилятор и входные отверстия от пыли и мусора, обеспечивая свободный поток воздуха, чтобы предотвратить перегрев двигателя из-за плохого охлаждения.
еженедельно

При хранении

1. Защита от влаги и пыли: периодически очищать корпус двигателя и клеммную коробку, чтобы избежать накопления пыли; при высокой влажности проверять наличие конденсата внутри, при необходимости проводить сушку под напряжением (кратковременная работа на пониженном напряжении) или размещать осушитель.
2. Защита подшипников: при длительном простое подшипники могут терять текучесть смазки или она может терять свойства;
- рекомендуется каждые 3–6 месяцев вручную провернуть вал двигателя на несколько оборотов;
- при простое свыше года следует заново заправить подшипники подходящей смазкой.
3. Проверка изоляции: каждые полгода измерять мегаомметром сопротивление изоляции обмоток двигателя, чтобы убедиться в его соответствии стандартам (не ниже 0,5 МОм).
