Размеры YE5 тип B5

Трехфазные асинхронные электродвигатели серии YE5 с ультравысоким КПД представляют собой полностью закрытые самовентилируемые электродвигатели, разработанные и спроектированные нашей компанией. Показатели КПД соответствуют требованиям 1 класса энергоэффективности согласно GB 18613-2020 "Предельные значения энергоэффективности и классы энергопотребления для малых и средних трехфазных асинхронных электродвигателей".

Данная серия электродвигателей охватывает диапазон размеров рам от 80 до 355 Мощностные характеристики и установочные размеры соответствуют стандартам GB/T4772.1/IEC 60072-1 и GB/T4772.2/IEC 60072-2.

Обозначение модели

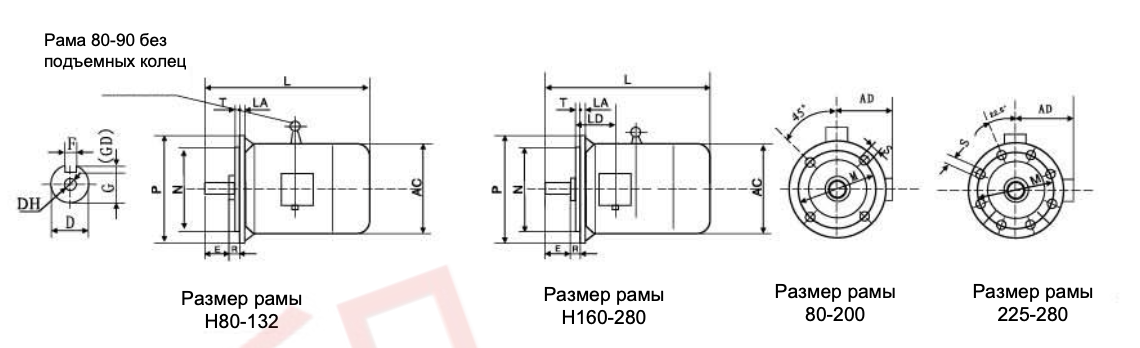

№	Типоразмер корпуса	Обозначение фланца	Колличество полюсов	Размер, мм
				D*	E	F	G	M	N*	P	S	T	Колличество отвертий во фланце	AC	L	LD	LA	(DH)*	R
1	YE5-80	FF105	2, 4, 6, 8	19	40	6	15,5	165	130	12	12	3,5	4	167	300	74	12	M6x16	0
2	YE5-90S	FF165	2, 4, 6, 8	24	50	8	20	165	130	12	12	3,5	4	190	355	76	12	M8x19	0
3	YE5-90L	FF165	2, 4, 6, 8	24	50	8	20	165	130	12	12	3,5	4	190	385	76	12	M8x19	0
4	YE5-100L	FF215	2, 4, 6, 8	28	60	8	24	215	180	14,5	14,5	4	4	215	435	83	13	M10x22	0
5	YE5-112M	FF215	2, 4, 6, 8	28	60	8	24	215	180	14,5	14,5	4	4	234	455	87	14	M10x22	0
6	YE5-132S	FF265	2, 4, 6, 8	38	80	10	33	265	230	14,5	14,5	4	4	296	540	102	14	M12x28	0
7	YE5-132M	FF265	2, 4, 6, 8	38	80	10	33	265	230	14,5	14,5	4	4	296	570	102	14	M12x28	0
8	YE5-160M	FF300	2, 4, 6, 8	42	110	12	37	300	250	18,5	18,5	5	4	330	670	146	15	M16x36	0
9	YE5-160L	FF300	2, 4, 6, 8	42	110	12	37	300	250	18,5	18,5	5	4	330	710	146	15	M16x36	0
10	YE5-180M	FF300	2, 4, 6, 8	48	110	14	42,5	300	250	18,5	18,5	5	4	365	735	161	15	M16x36	0
11	YE5-180L	FF300	2, 4, 6, 8	48	110	14	42,5	300	250	18,5	18,5	5	4	365	770	161	15	M16x36	0
12	YE5-200L	FF350	2, 4, 6, 8	55	110	16	49	350	300	18,5	18,5	5	4	418	870	186	17	M20x42	0
13	YE5-225S	FF400	4, 6, 8	60	140	18	53	400	350	18,5	18,5	5	8	464	890	189	20	M20x42	0
14	YE5-225M	FF400	2	55	110	16	49	400	350	18,5	18,5	5	8	464	895	189	20	M20x42	0
14	YE5-225M	FF400	4, 6, 8	60	140	18	53	400	350	18,5	18,5	5	8	464	925	189	20	M20x42	0
15	YE5-250M	FF500	2	60	140	18	53	500	450	18,5	18,5	5	8	520	985	207	22	M20x42	0
15	YE5-250M	FF500	4, 6, 8	65	140	18	58	500	450	18,5	18,5	5	8	520	985	207	22	M20x42	0
16	YE5-280S	FF500	2	65	140	18	58	500	450	18,5	18,5	5	8	583	995	215	22	M20x42	0
16	YE5-280S	FF500	4, 6, 8	75	140	20	67,5	500	450	18,5	18,5	5	8	583	995	215	22	M20x42	0
17	YE5-280M	FF500	2	65	140	18	58	500	450	18,5	18,5	5	8	583	995	215	22	M20x42	0
17	YE5-280M	FF500	4, 6, 8	75	140	20	67,5	500	450	18,5	18,5	5	8	583	1035	215	22	M20x42	0

Поиск по каталогу

Монтажное исполнение электродвигателей

Для мотора доступен любой тип крепления по желанию заказчика

B5 (исполнение на фланце)

B3 (исполнение на лапах)

B35, V1 (комбинированный)

Условия эксплуатации:

Электродвигатели могут быть изготовлены по индивидуальным требованиям заказчика в зависимости от условий эксплуатации.

Температура окружающей среды: -15℃ ≤ 0 ≤ 40℃.
Высота над уровнем моря: не более 1000 м
Корректировка отклонений условий эксплуатации наместе осуществляется в соответствии со стандартом GB/T 755-2008.
Влажность: среднемесячная максимальная относительная влажность не превышает 90%

Техническое обслуживание

1. Мониторинг параметров: регулярно проверять, стабильны ли ток, напряжение и скорость вращения в номинальном диапазоне; при обнаружении аномальных колебаний необходимо немедленно остановить электродвигатель и провести проверку, чтобы избежать перегрузки или недогрузки.
ежедневно/еженедельно
2. Контроль температуры: с помощью прикосновения рукой или термометра контролировать температуру корпуса двигателя, подшипников и обмоток (обычно корпус не выше 60℃, подшипники не выше 95℃); чрезмерно высокая температура может указывать на нарушение смазки или дефект обмоток.
ежедневно/еженедельно
3. Управление смазкой: по наработке пополнять или заменять смазку в подшипниках, чтобы избежать износа и посторонних шумов из-за недостатка смазки.
2000–5000 ч
4. Проверка шума и вибрации: обращать внимание на равномерность звука работы двигателя; при появлении «гудящего» шума или аномальной вибрации это может свидетельствовать о износе подшипников, дисбалансе ротора или ослаблении креплений — требуется своевременный ремонт.
ежедневно
5. Очистка и вентиляция: очищать ребра радиатора, вентилятор и входные отверстия от пыли и мусора, обеспечивая свободный поток воздуха, чтобы предотвратить перегрев двигателя из-за плохого охлаждения.
еженедельно

При хранении

1. Защита от влаги и пыли: периодически очищать корпус двигателя и клеммную коробку, чтобы избежать накопления пыли; при высокой влажности проверять наличие конденсата внутри, при необходимости проводить сушку под напряжением (кратковременная работа на пониженном напряжении) или размещать осушитель.
2. Защита подшипников: при длительном простое подшипники могут терять текучесть смазки или она может терять свойства;
- рекомендуется каждые 3–6 месяцев вручную провернуть вал двигателя на несколько оборотов;
- при простое свыше года следует заново заправить подшипники подходящей смазкой.
3. Проверка изоляции: каждые полгода измерять мегаомметром сопротивление изоляции обмоток двигателя, чтобы убедиться в его соответствии стандартам (не ниже 0,5 МОм).
